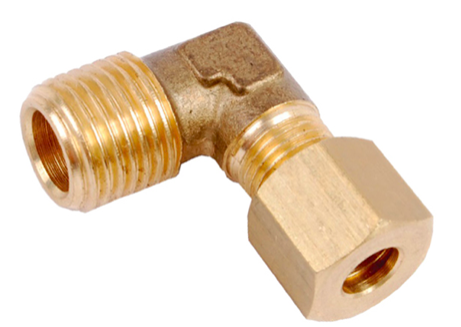

Gomito maschio conico ogiva bicono BSPT ottone giallo

Caratteristiche principali
1. Tenuta garantita su differenti tipologie di tubi
2. Filettatura BSPP cilindrica UNI-ISO228 con O-Ring,
BSPT conica UNI-ISO 7,
Metrica ISO/R 262
3. Guarnizione in NBR Silicon free
4. Dal ø 4 al ø 15mm
5. Robustezza meccanica
6. Vasta gamma
7. Tutti i particolari sono in ottone per aumentare la
robustezza
8. Compatibilità numerosi fluidi industriali

Applicazioni
1. Impianti per automazione pneumatica 2. Gas inerti, vapore, lubrificazione
3. Raffreddamento industriale
4. Automotive
5. Vuoto

Materiali
Corpo: Ottone CW614N
Dado: Ottone CW614N
Ogiva: Ottone CW614N

Dado, ogiva e sede
A norma DIN 3861 - 3870

Temperatura: -15°C / +80°C

Fluido: Aria compressa, acqua (altri fluidi a richiesta)

Tubi consigliati
1) Rame - 2) Ferro - 3) Acciaio - 4) Ottone - 5) Plastica

Diametri e Filetti
Diametri da 4mm a 15mm - Filettature da 1/8 a 1/2”

Nota
Per i tubi plastici inserire all’interno del tubo la boccola di supporto art. RG62

Filettatura
BSPP cilindrica UNI-ISO228 - ISO16030 con O-Ring
BSPT conica UNI-ISO 7
Metrica ISO/R 262

Montaggio:
1. Oliare le filettature del dado e del corpo del raccordo, compresa l’ogiva. Quindi infilare sul tubo dado e ogiva.
2. Avvitare manualmente il dado fino ad ottenere una certa resistenza dell’ogiva
3. Verificare la completa adesione del tubo al corpo, forzando lo stesso verso l’interno del raccordo e quindi, con la chiave, bloccare il tubo

Avvertenza per il montaggio
Nel caso di tubi curvi, in prossimità del raccordo, il tubo stesso dovrà avere una distanza rettilinea almeno pari al doppio dell’altezza del dado
